ابعاد پنل آیفون تصویری و اندازه قوطی آیفون تصویری

انتخاب ابعاد پنل آیفون تصویری مناسب و نصب آن به شکل اصولی، یکی از مهم‌ترین مراحل راه‌اندازی سیستم دربازکن تصویری در ساختمان‌هاست. وقتی قصد دارید پنل را نصب کنید، توجه به ابعاد پنل آیفون تصویری بسیار ضروری است، زیرا پنل باید با قوطی نصب (قوطی آیفون تصویری) همخوانی داشته باشد. در مقابل، اگر اندازه قوطی آیفون تصویری را به درستی انتخاب نکنید، ممکن است هنگام نصب با مشکلاتی مانند شکستگی دیوار، نیاز به گسترش فضای قوطی یا نصب غیر‌استاندارد مواجه شوید.

در این مقاله، ابعاد پنل آیفون تصویری را به تفصیل بررسی می‌کنیم. همچنین اندازه استاندارد قوطی نصب آیفون تصویری را بیان می‌کنیم: عرض، ارتفاع، عمق قوطی و نکاتی که هنگام انتخاب قوطی باید مد نظر قرار گیرد. در نهایت توصیه‌هایی برای نصب صحیح ارائه خواهیم داد تا نصب پنل آیفون تصویری شما با دوام، زیبا و فنی مناسب باشد.

اهمیت ابعاد پنل آیفون تصویری در نصب حرفه‌ای

ابعاد پنل آیفون تصویری نقش مهمی در ظاهر نهایی ورودی ساختمان دارد. یک پنل خیلی کوچک ممکن است در سمت دیوار گم شود و یک پنل خیلی بزرگ به نظر نامتناسب آید. علاوه بر این، رعایت ابعاد پنل آیفون تصویری برای هم‌خوانی با قوطی نصب ضروری است، زیرا اگر پنل خارج از سطح قوطی قرار گیرد یا قوطی خیلی بزرگ باشد، ممکن است هنگام سیم‌کشی یا نصب پیچ‌ها با مشکل مواجه شوید.

همچنین، پانل‌های آیفون تصویری بسته به تعداد واحدها (تک واحد، دو واحد، چند واحد) و طراحی ساختمان می‌توانند اندازه متفاوتی داشته باشند. بنابراین، پیش از خرید پنل، آگاهی از ابعاد پنل آیفون تصویری می‌تواند جلوی بسیاری از مشکلات نصب را بگیرد.

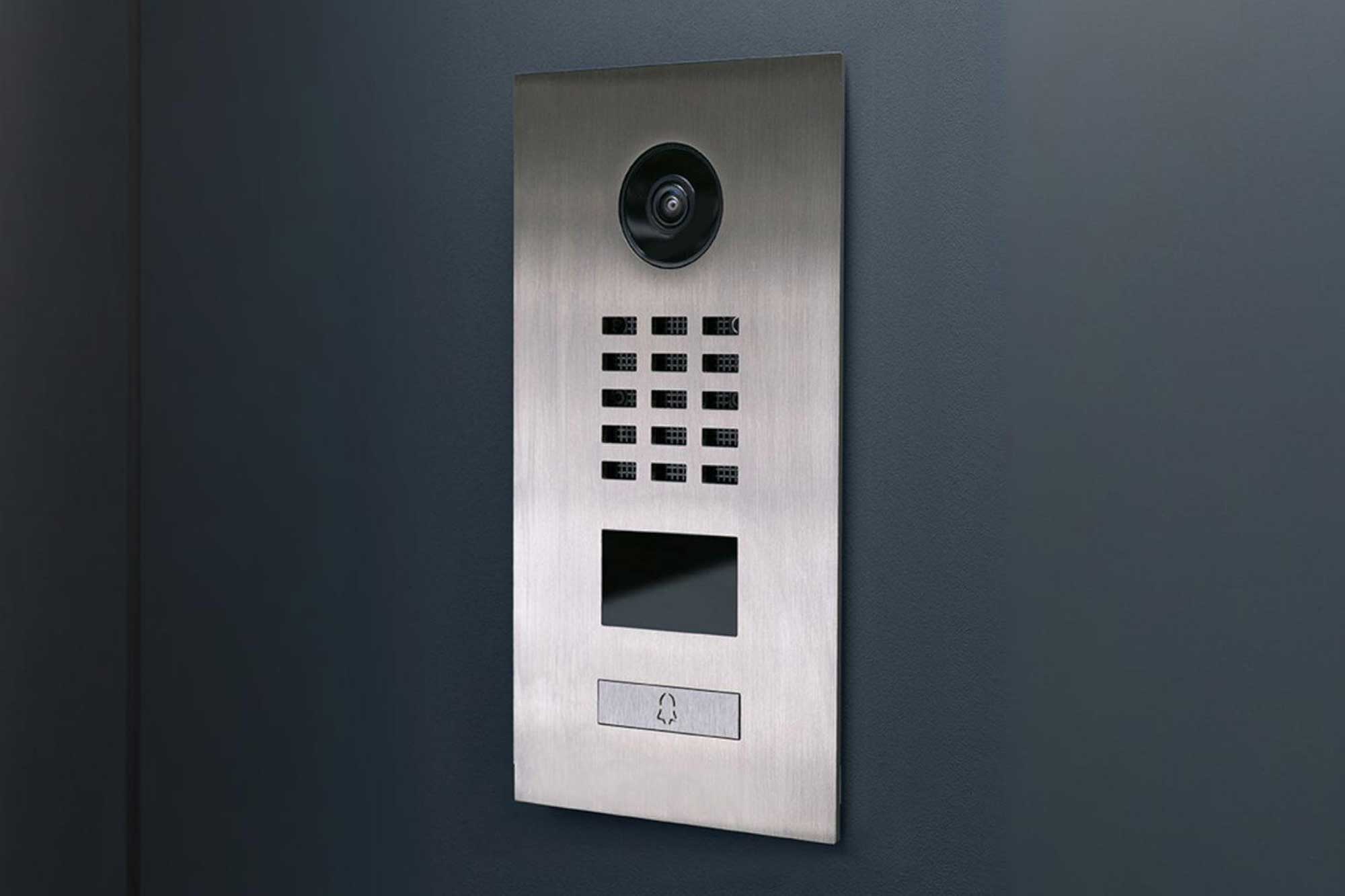

استاندارد ابعاد پنل آیفون تصویری

برای پنل‌های آیفون تصویری ، شرکت معمولاً از ابعاد استاندارد استفاده می‌کند تا هماهنگی با قوطی‌های نصب راحت باشد و نصب‌کار بتواند بدون تغییر زیاد در دیوار یا لوله‌کشی، پنل را نصب کند.

در بسیاری از مدل‌های ، ابعاد پنل آیفون تصویری به شرح زیر تقریباً هستند:

• ارتفاع پنل: حدود ۱۲ تا ۲۰ سانتیمتر (بسته به تعداد واحد)

• عرض پنل: حدود ۶ تا ۱۰ سانتیمتر یا بیشتر (بسته به مدل و تعداد دکمه)

• ضخامت (عمق) پنل: حدود ۲ تا ۴ سانتیمتر

به عنوان مثال، در پنل‌های ساده برای یک واحد، پنل کوچکتر بوده و عرض و ارتفاع آن در حد جمع‌وجور است، در حالی که پنل‌های چند واحدی با تعداد زیاد دکمه، دارای عرض بیشتر و ارتفاع بزرگ‌تری هستند تا دکمه‌ها به شکلی منظم چیده شوند.

نکته مهم این است که این ابعاد تقریبی هستند. مدل‌های مختلف ممکن است کمی متفاوت باشند، بنابراین توصیه می‌شود قبل از خرید پنل و قوطی، به مشخصات فنی دقیق پنل مورد نظر نگاهی بیندازید.

چرا باید به اندازه قوطی آیفون تصویری دقت کنیم؟

انتخاب قوطی درست برای نصب پنل آیفون تصویری یک امر فنی بسیار حیاتی است. اگر قوطی بسیار کوچک باشد، فضای کافی برای سیم‌کشی و اتصالات پشت پنل فراهم نمی‌شود و پیچ‌ها ممکن است به درستی نصب نشوند. اگر قوطی خیلی بزرگ باشد، پنل هنگام ثابت شدن ممکن است جای زیادی درون آن نداشته باشد یا ظاهر نهایی نازیبا شود.

علاوه بر این، عمق قوطی نیز اهمیت زیادی دارد. قوطی خیلی کم‌عمق ممکن است مانع از قرارگیری کامل پشت پنل شود، در حالی که قوطی خیلی عمیق می‌تواند فضای اضافی ایجاد کند و موجب افتادن اجزای داخل یا سیم‌ها شود. تمامی این موارد باعث می‌شوند تا در زمان نصب با مشکلات فنی روبه‌رو شوید و ممکن است به سرویس مجدد نیاز پیدا کنید.

بنابراین، توجه به اندازه قوطی آیفون تصویری پیش از نصب اهمیت دارد. این موضوع نه تنها برای زیبایی ظاهری مهم است، بلکه بر عملکرد صحیح پنل و دوام تجهیزات نیز تاثیر مستقیم دارد.

اندازه قوطی آیفون تصویری (استانداردها و مقادیر پیشنهادی)

برای نصب پنل آیفون تصویری ، قوطی مورد استفاده باید دارای ابعاد مشخصی باشد تا پنل به خوبی در آن جای گیرد و سیم‌کشی پشت آن به درستی انجام شود. در ادامه اندازه‌های معمول قوطی آیفون تصویری را بر اساس تجربه صنعت و استانداردهای رایج توضیح داده‌ایم:

• عرض قوطی آیفون تصویری: معمولاً بین ۷ تا ۹ سانتیمتر (گاهی ۱۰ سانتیمتر برای پنل‌های چند واحدی)

• ارتفاع قوطی آیفون تصویری: معمولاً بین ۱۳ تا ۲۲ سانتیمتر (بسته به تعداد دکمه و مدل پنل)

• عمق قوطی آیفون تصویری: معمولاً بین ۵ تا ۷ سانتیمتر برای پنل‌های الکتروپیک ترجیح داده می‌شود

این ابعاد قوطی به تکنسین‌های نصب اجازه می‌دهد فضای کافی برای سیم‌ها، بست‌ها و فیکس کردن پنل داشته باشند. در عین حال، با چنین ابعادی پنل روی سطح دیوار ظاهر منظم و مناسب دارد.

انواع قوطی مورد استفاده برای پنل آیفون تصویری

قوطی آیفون را می‌توان از نظر جنس، شکل و طراحی به چند دسته تقسیم کرد:

1. قوطی فلزی (آهنی یا فولادی): قوی، مقاوم در برابر ضربه و مرسوم‌ترین گزینه برای نصب پنل در دیوارهای بتنی یا آجری.

2. قوطی پلاستیکی: معمولاً ساده‌تر، سبک‌تر و مناسب دیوارهای کاذب یا داخلی.

3. قوطی توکار با عمق زیاد: وقتی سیم‌کشی زیادی پشت پنل وجود دارد یا تعداد مدار زیاد است، از قوطی‌هایی با عمق بیشتر استفاده می‌شود.

4. قوطی کم عمق: برای فضاهایی که محدودیت عمق دارند (مثلا دیوار باریک یا دیوار پیش‌ساخته) کاربرد دارد، ولی باید اطمینان حاصل کرد که عمق آن برای قرارگیری پنل کافی است.

بسته به مدل پنل خاصی که انتخاب می‌کنید (تک واحد، دو واحد، چند واحد)، نوع قوطی نیز باید متناسب با آن باشد تا نصب بدون ایراد و با دوام انجام شود.

نکاتی که باید هنگام انتخاب قوطی در نظر بگیرید

برای این که نصب پنل آیفون تصویری به بهترین شکل انجام شود و از بروز مشکلات ناشی از تفاوت ابعاد پنل و قوطی جلوگیری گردد، باید نکات زیر را مد نظر قرار دهید:

• گرفتن نقشه سیم‌کشی: قبل از نصب، نقشه سیم‌کشی پشت پنل را شناسایی کنید تا تعداد و نوع سیم‌های مورد نیاز مشخص شود.

• محاسبه تعداد مدار: اگر پنل چند واحدی است، تعداد مدارهای صوتی و تصویری را محاسبه کنید تا قوطی ظرفیت کافی داشته باشد.

• انتخاب عمق مناسب: بسته به تعداد سیم‌ها، کانکتورها و فضای مورد نیاز، قوطی با عمق کافی انتخاب کنید.

• جنس قوطی: برای دیوارهای مقاوم، جنس فلزی پیشنهاد می‌شود ولی برای دیوارهای سبک‌تر، قوطی پلاستیکی مناسب‌تر است.

• مکان نصب: مکان نصب پنل را با توجه به دسترسی، ارتفاع از سطح زمین و دید مراجعه‌کننده تعیین کنید.

• تهویه و مدیریت سیم: اطمینان حاصل کنید که قوطی امکان عبور سیم‌ها را به صورت منظم فراهم می‌کند و فضای کافی برای مدیریت سیم‌ها وجود دارد.

خطاهای رایج در نصب قوطی و پنل آیفون تصویری

بسیاری از مشکلات نصب پنل آیفون تصویری ناشی از انتخاب نادرست اندازه قوطی آیفون تصویری یا ابعاد پنل است:

1. قوطی خیلی کوچک: باعث فشردگی سیم‌ها، سختی در قرار دادن پنل و احتمال اتصال کوتاه یا آسیب زدن به سیم‎‌ها.

2. قوطی خیلی بزرگ: ظاهر غیر حرفه‌ای و خالی به نظر رسیدن پشت پنل، ایجاد لرزش یا سستی در نصب.

3. عمق قوطی ناکافی: پنل به درستی نمی‌نشیند، سطح کامل آن روی دیوار قرار نمی‌گیرد یا فشار زیادی روی سیم‌ها وارد می‌شود.

4. انتخاب جنس نامناسب قوطی: قوطی پلاستیکی در مکان‌هایی که خطر ضربه یا فشار وجود دارد ممکن است مقاوت کافی نداشته باشد.

5. نصب نادرست قوطی: قوطی باید دقیقا تراز و در راستای مشخص نصب شود تا هنگام نصب پنل، پیچ‌ها به درستی وارد شوند.

این خطاها نه تنها باعث مشکلات فنی مثل قطع صدا، تصویر یا مکالمه می‌شوند، بلکه ظاهر بیرونی پنل را نیز تحت تاثیر قرار می‌دهند.

راهنمای نصب صحیح پنل با توجه به ابعاد و قوطی

برای نصب موفق پنل آیفون تصویری باید مراحل زیر را رعایت کنید:

1. اندازه‌گیری دقیق محل نصب: ابتدا دیوار را اندازه‌گیری کنید و فضای لازم برای قوطی و پنل را مشخص کنید.

2. انتخاب قوطی مناسب: بر اساس تعداد واحدها، تعداد سیم‌ها و عمق مورد نیاز، قوطی مناسب را انتخاب نمایید.

3. برش دیوار: محل قرارگیری قوطی را روی دیوار علامت‌گذاری کرده و برش دهید بر اساس اندازه قوطی.

4. نصب قوطی: قوطی را در دیوار قرار دهید و با پیچ یا ملات (بسته به جنس دیوار) ثابت کنید، طوری که تراز شود.

5. سیم‌کشی: سیم‌های صوتی، تصویر، تغذیه و زمین را داخل قوطی هدایت کرده و آن‌ها را مرتب کنید تا فضای کافی برای پنل بماند.

6. قرار دادن پنل: پنل را روی قوطی تنظیم کنید، سیم‌ها را وصل کرده و با پیچ، پنل را به قوطی محکم کنید.

7. آزمایش کارکرد: پس از نصب، صدا، تصویر و مکالمه را تست کنید تا مطمئن شوید که همه چیز به درستی عمل می‌کند و هیچ گرفتگی، فشار یا ایراد سیمی وجود ندارد.

8. پوشش نهایی: در صورت نیاز از درپوش قوطی (درپوش پلاستیکی یا فلزی) استفاده نمایید تا سیم‌ها محافظت شوند و ظاهر کار زیباتر شود.

تاثیر ابعاد پنل و اندازه قوطی بر طول عمر و عملکرد سیستم

توجه دقیق به ابعاد پنل آیفون تصویری و اندازه قوطی آیفون تصویری فقط یک مسئله ظاهری نیست؛ بلکه تداوم عملکرد سیستم، دوام قطعات و تجربه کاربری را نیز تحت تأثیر قرار می‌دهد. اگر قوطی به درستی انتخاب نشود، سیم‌ها ممکن است تحت فشار قرار گیرند، اتصال قطع شود، نویز صوتی یا تصویری ظاهر شود یا حتی ساختار پنل دچار لرزش شود که در بلندمدت به شکستن یا شل شدن پیچ‌ها منجر می‌شود.

از طرف دیگر، اگر پنل در یک قوطی استاندارد و به درستی نصب شود، قطعات داخلی به درستی قرار می‌گیرند، سیم‌کشی تمیز و منظم خواهد بود و تعمیر یا تعویض قطعات در آینده ساده‌تر انجام خواهد شد. بنابراین، رعایت استاندارد در ابعاد پنل و اندازه قوطی آیفون تصویری الکتروپیک یک سرمایه‌گذاری فنی مهم برای طولانی‌مدت است.

توصیه‌هایی برای خرید پنل و قوطی سازگار

چند توصیه مهم برای خریداران و نصاب‌ها جهت انتخاب صحیح پنل و قوطی:

• هنگام انتخاب پنل، مشخصات فنی رسمی شرکت الکتروپیک را دقیقاً بررسی کنید تا ابعاد دقیق پنل را بدانید.

• اگر ساختمان جدید است یا نقشه سیم‌کشی در اختیار دارید، از همان ابتدا قوطی متناسب با پنل را طراحی و اجرا کنید.

• برای نصب در دیوارهای سخت (بتن، آجر) از قوطی فلزی استاندارد استفاده کنید تا دوام بالاتر باشد.

• نصاب حرفه‌ای را انتخاب کنید که تجربه نصب آیفون تصویری را دارد و به ابعاد قوطی اهمیت می‌دهد.

• پس از نصب کنترلی کامل انجام دهید: بررسی صدای مکالمه، کیفیت تصویر، مقاومت پنل به فشار یا لرزش.

• در نگهداری دوره‌ای سیستم، وضعیت پیچ‌ها و تراز قوطی را بررسی کنید تا از سستی یا جابجایی جلوگیری شود.

جمع‌بندی

در نهایت، داشتن آگاهی دقیق از ابعاد پنل آیفون تصویری و اندازه قوطی آیفون تصویری که برای نصب آن استفاده می‌شود، یکی از مهم‌ترین عوامل در راه‌اندازی یک سیستم دربازکن تصویری حرفه‌ای است. انتخاب نادرست ابعاد پنل یا قوطی می‌تواند باعث بروز مشکلات فنی، ظاهر نامناسب، فشار روی سیم‌کشی و حتی نقص عملکرد دستگاه شود.

رعایت استانداردها و استفاده از قوطی مناسب، علاوه بر نصب صاف و بدون ایراد پنل، دوام، عملکرد و امنیت سیستم را در طولانی‌مدت تضمین می‌کند. برای کاربران اصفهان، مراجعه به نمایندگی‌ها و نصاب‌های حرفه‌ای الکتروپیک اصفهان می‌تواند اطمینان بیشتری در انتخاب قطعات استاندارد و نصب صحیح ایجاد کند. با مشورت گرفتن از کارشناسان این نمایندگی و بررسی مشخصات فنی پنل‌ها، می‌توان نصب را با کیفیت بالا انجام داد و نیاز به تعمیرات آینده را به حداقل رساند.

بنابراین، هنگام خرید پنل و آماده‌سازی قوطی برای نصب، همیشه اولویت را به ابعاد استاندارد پنل، کیفیت قوطی و مشاوره از الکتروپیک اصفهان بدهید تا سیستم آیفون تصویری شما هم پایدار، ایمن و زیبا باشد.
